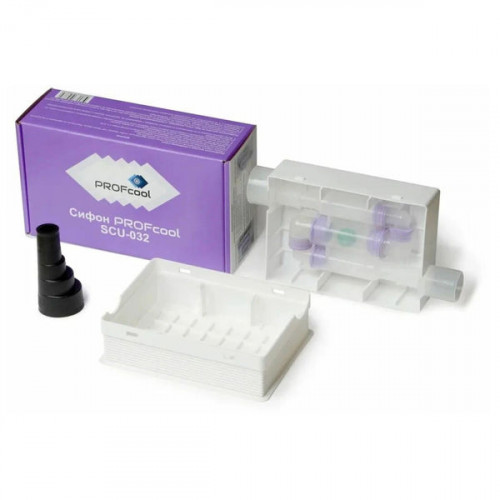

Дренажный сифон для кондиционера PROFcool SCU-032 с обратным клапаном Встроенный сифон для сбора конденсата от систем кондиционирования воздуха, вертикальный, с гидрозатвором высотой 93мм и механическим запахозапирающим устройством, не пропускающим запах из канализации при высыхании воды в гидрозатворе, с декоративной крышкой. Назначение: Встроенный сифон для сбора конденсата от систем кондиционирования воздуха. Описание: Встроенный сифон для сбора конденсата от систем кондиционирования воздуха, вертикальный, с гидрозатвором высотой 93мм и механическим запахозапирающим устройством, не пропускающим запах из канализации при высыхании воды в гидрозатворе, с декоративной крышкой. Входной патрубок Ø32мм под пайку ПП трубы с эластичным переходником для подсоединения труб Ø16, Ø20, Ø25мм. Выпускной патрубок Ø16, Ø20, Ø32мм. Комплектация: 1. Нижняя часть монтажной коробка 166*120*42мм (В*Ш*Г) из УПС. 2. Верхняя часть монтажной коробки 176*130*48мм (В*Ш*Г) из УПС, имеющая подрезаемую по уровню штукатурки декоративную крышку 176х130мм с пружинными зажимами для крепления к нижней монтажной коробке. 3. Сифон разборный с гидрозатвором и механическим запахозапирающим устройством – шариком, из ПП. Технические характеристики: Присоединительные размеры: Вход Ø16, Ø20, Ø25, Ø32мм, Выход Ø16, Ø20, Ø32мм. Вес: 0,35 кг. Пропускная способность: 0,09 л/с. Срок службы: не менее 50 лет. Принцип действия: При сливе дренажа от систем кондиционирования воздуха вода проходит через три патрубка, герметично соединенные между собой с помощью уплотнительных прокладок и уголков. Патрубки имеют гидрозатвор высотой 93мм и механическое запахозапирающее устройство в виде шарика, который при высыхании гидрозатвора не пропускает запахи из канализации. МОНТАЖ Монтаж сифона для сбора конденсата от систем кондиционирования воздуха Особенности монтажа в углубление стены: 1.Корпус сифона монтируется в углублении стены строго вертикально, чтобы надпись ”UP” была сверху. Расстояние по вертикали от выпускного патрубка кондиционера до сифона должно быть не менее 250 мм. 2. К входному и выпускному патрубку подсоединяются трубопроводы. 3. Перед заделкой трубопроводов провести гидравлические испытания в соответствии с п. 4.15 СНиП 3.05.01-85 «внутренние санитарно-технические системы». 4. Лицевую крышку сифона необходимо закрыть во избежание царапин во время отделки. 5. После проведения испытания и завершения отделки стены, верхняя часть монтажной коробки отрезается вровень к поверхности стены по углубленным ребрам. 6. Затем крышка отрезается по ближайшему углублению на ребрах и закрывается на пружинные зажимы к нижней части монтажной коробки. Особенности монтажа по верх стены (например, в канализационной шахте): 1. Сифон монтируется сразу на стену. Он может быть установлен как в монтажной коробке так и без нее. К месту установки необходим доступ для дальнейшего обслуживания сифона. Расстояние по вертикали от выпускного патрубка кондиционера до сифона должно быть не менее 250 мм. 2. К входному и выпускному патрубку подсоединяются трубопроводы. 3. Необходимо провести гидравлические испытания в соответствии с п. 4.15 СНиП 3.05.01-85 «внутренние санитарно-технические системы». ОБСЛУЖИВАНИЕ Обслуживание сифона для сбора конденсата от систем кондиционирования воздуха 1. Снять декоративную крышку. 2. Вынуть из корпуса сифона уголки верхние и нижние. Снимая нижние, будьте аккуратны т.к. там будет шарик. 3. Промыть сифон и уголки. 4. Установить декоративную крышку. ВНИМАНИЕ!!! РЕКОМЕНДУЕТСЯ ПЕРЕД КАЖДЫМ СЕЗОННЫМ ИСПОЛЬЗОВАНИЕМ КОНДИЦИОНЕРА ПРОДЕЛЫВАТЬ ДАННУЮ ПРОЦЕДУРУ ВО ИЗБЕЖАНИЕ ЗАСОРЕНИЯ.
